擺線針輪減速機具有更高的速比，一級減速時的齒輪比為1：7至1:87，兩級減速時間旋轉比為1：121到7569，三級減速較大，可以根據客戶情況選擇。
擺線針輪減速機原理：一種新穎的傳動裝置，采用了行星齒輪傳動原理，并采用了擺線針齒嚙合。擺線針輪減速機采用行星傳動原理，輸入軸與輸出軸在同一軸線上，具有直接與電動機直接連接的獨特功能，是典范..最小尺寸。因此，擺線針輪減速器的特點是體積小，結構緊湊，重量輕。與普通的2級圓柱齒輪減速器相比，體積可以減小2/3或更多，重量可以減少1/3或更多。
所有傳動裝置可分為三部分：輸入部分，減速部分和輸出部分。在輸入軸上安裝有180°位移的雙偏心套，在偏心套上安裝了兩個稱為擺臂的滾子軸承，以形成H機構。兩個擺線針的中心孔是偏心套的上擺臂軸承。為了減小摩擦，在低速比的減速器中，擺線針輪與一組成排排列在針齒輪上的針齒嚙合，從而形成具有一個齒差的內部嚙合減小機構。）
當輸入軸與偏心套一起旋轉一圈時，由于擺線齒輪的上部齒形的特性以及針齒輪的針齒輪的限制，擺線齒輪的運動在旋轉和旋轉中都變?yōu)槠矫孢\(yùn)動。當輸入軸向前旋轉時，偏心套也旋轉一圈，擺線針輪沿相反方向旋轉一個齒以減速，W輸出機構通過銷將擺線針輪的低速旋轉運動傳遞到輸出端。軸以降低輸出速度。

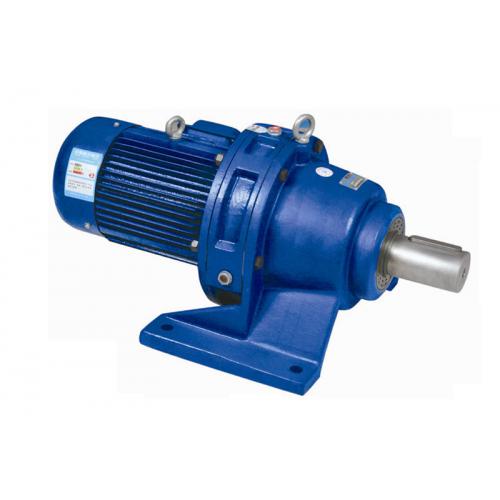

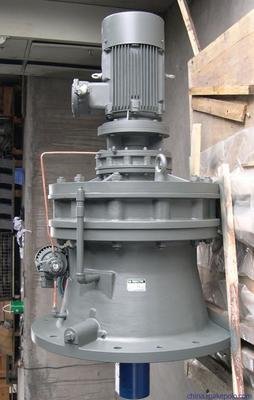

滄州越新機械設備有限公司生產的擺線針輪減速機是一種根據少齒差行星傳動原理，將擺線針輪齒輪嚙合來實現減速的機器。機器分為臥式，立式，兩軸和直接連接組裝方法。主要運用于冶金，礦山，建筑，輕工等行業。
